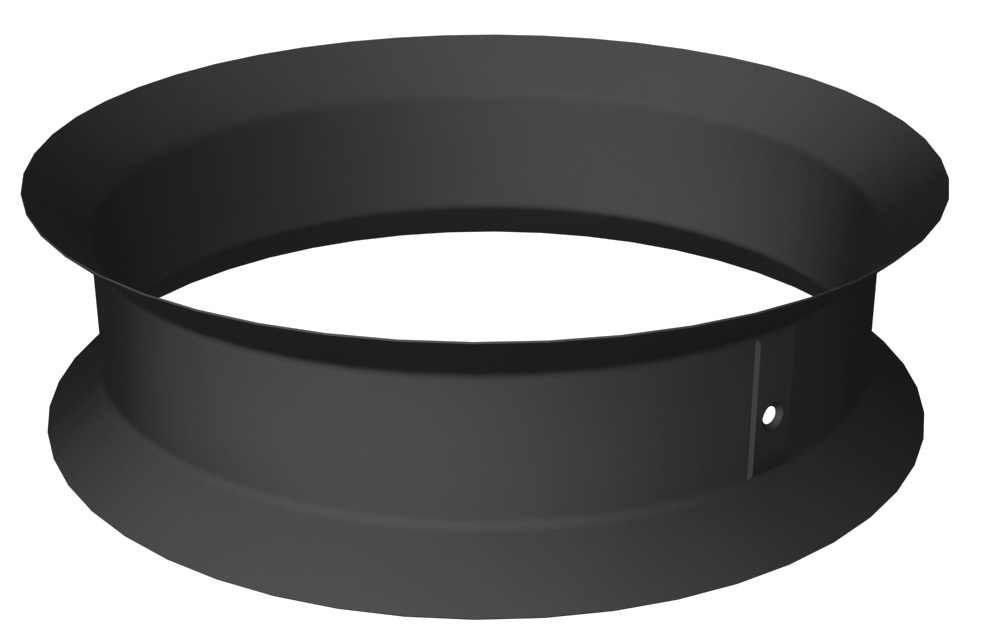

Ochraniacze dętek z gumy stosuje się w celu eliminacji uszkodzeń dętek powstających na styku z felgą. Ochraniacze sprawdzają się szczególnie w trudnych warunkach, gdzie proces produkcji wymaga ciągłej eksploatacji maszyn i pojazdów . Ochraniacze zostały zaprojektowane tak, aby kąt nachylenia krawędzi nie powodował przetarć dętki. Staranny i precyzyjny proces produkcji oraz kontrola jakości eliminuje ochraniacze na powierzchni, których występują zgrubienia powodujące uszkodzenia dętki w czasie eksploatacji.
| SYMBOL OCHRANIACZA | A – 8 | B – 9 | C – 10 | C – 13 | C – 15 | F – 18A | C – 20 | E – 20 | F – 20 | G – 20 | 475 – 533 | F – 24 | F – 25 | F- 25A |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZASTOSOWANIE DO OPON | 5.00 – 8 | 5.00 – 9 6.00 – 9 |
6.50 – 10 | 23 x 5 7.50 – 13 |
7.50 – 15 8.25 – 15 28×9 – 15 |
12.00 – 18 13.00 – 18 |
6.50 – 20 7.00 – 20 |
8.25 – 20 9.00 – 20 10.00 – 20 |
11.00 – 20 12.00 – 20 |
14.00 – 20 | 1300 x 530 – 533 | 12.00 – 24 13.00 – 24 14.00 – 24 |
23.5 – 25 | 20.5 – 25 |
| WYMIARY OCHRANIACZA (mm) – Π D | 635±3 | 716±3 | 798±5 | 1044±5 | 1218±5 | 1430±10 | 1600±10 | 1600±10 | 1600±10 | 1600±10 | 1620±10 | 1916±10 | 1960±10 | 1960±10 |
| WYMIARY OCHRANIACZA (mm) – S | 75±3 | 105±3 | 130±5 | 130±5 | 142±5 | 220±10 | 130±10 | 180±10 | 220±10 | 265±10 | 475±10 | 220±10 | 500±10 | 430±10 |
| WYMIARY OCHRANIACZA (mm) – d | 10 | 10 | 12 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 11 | 16,5 | 16 | 16 |
| WYMIARY OCHRANIACZA (mm) – B | 11 | 14 | 12,5 | 0 20 |
0 | 0 | 0 | 0 | 0 | 0 | 95 | 0 | 0 | 0 |
| WYMIARY OCHRANIACZA (mm) – G±1 | 4 | 5 | 4 | 5 | 6 | 6 | 6 | 6 | 6 | 7 | 8 | 10 | 10 | 8 |
| WYMIARY OCHRANIACZA (mm) – G1±1 | 7 | 8 | 6 | 7,5 | 12 | 12 | 12 | 12 | 12 | 13 | 11 | 16 | 16 | 14 |
